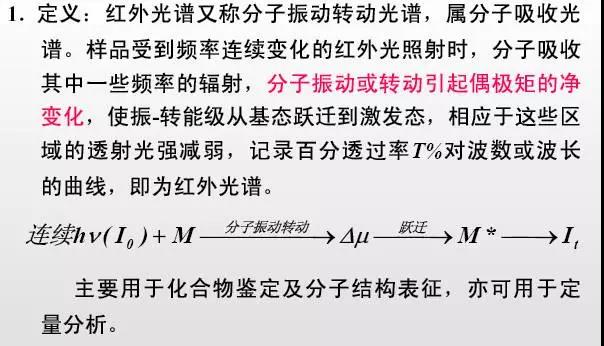

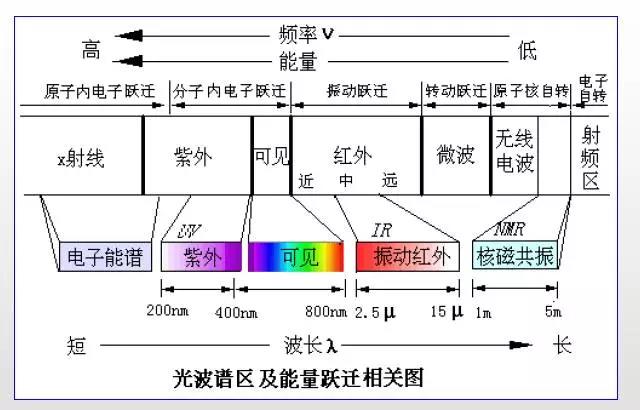

红外光谱分析可用于研究分子的结构和化学键，也可以作为表征和鉴别化学物种的方法。红外光谱具有高度特征性，可以采用与标准化合物的红外光谱对比的方法来做分析鉴定。已有几种汇集成册的标准红外光谱集出版，可将这些图谱贮存在计算机中，用以对比和检索，进行分析鉴定。

利用化学键的特征波数来鉴别化合物的类型，并可用于定量测定。由于分子中邻近基团的相互作用，使同一基团在不同分子中的特征波数有一定变化范围。此外，在高聚物的构型、构象、力学性质的研究，以及物理、天文、气象、遥感、生物、医学等领域，也广泛应用红外光谱。

纵坐标为吸收强度，横坐标为波长λ(mm)和波数1/λ，单位:cm-1 。可以用峰数，峰位，峰形，峰强来描述。纵坐标是：吸光度A

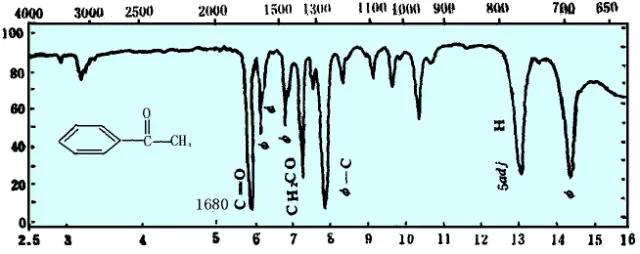

(1)红外光谱图(表示方法一)

应用：有机化合物的结构解析;

定性：基团的特征吸收频率;

定量：特征峰的强度;

表示方法二：

纵坐标：百分透过率T%。百分透过率的定义是辅射光透过样品物质的百分率，即，T%=I/I0×100%，I是透过强度，I0为入射强度。

横坐标：上方的横坐标是波长λ，单位μm;下方的横坐标是波数(用表示，波数大，频率也大)，单位是cm-1。

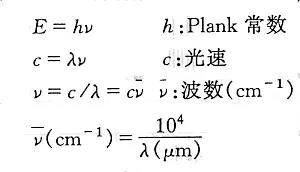

波数即波长的倒数，表示单位(cm)长度光中所含光波的数目。波长或波数可以按下式互换：

(cm-1)=1/λ(cm)=104/λ(μm)

 在2.5μm处，对应的波数值为：

=104/2.5 (cm-1)=4000cm-1

一般扫描范围在4000~400cm-1。

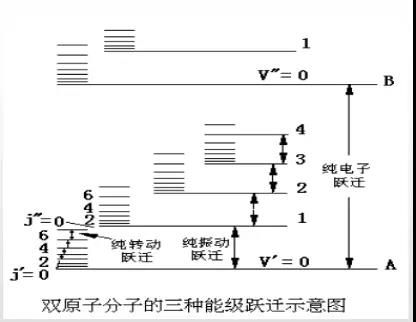

　　4.红外吸收光谱产生的条件：

　　满足两个条件：

　　(1)辐射应具有能满足物质产生振动跃迁所需的能量。

　　(2)辐射与物质间有相互偶合作用。

　　对称分子：

　　没有偶极矩，辐射不能引起共振，无红外活性，如，N2、O2、Cl2等。

　　非对称分子：

　　有偶极矩，红外活性。

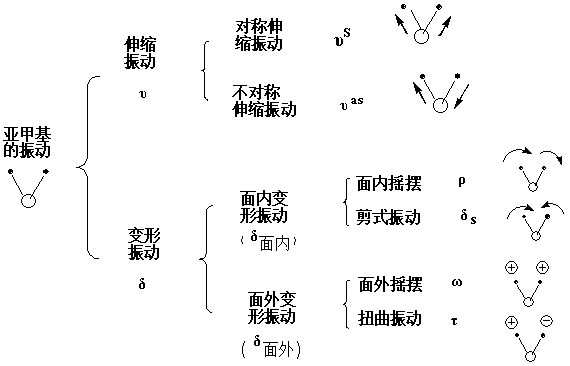

　　分子的振动分为伸缩振动和变形振动两类。

　　伸缩振动是沿原子核之间的轴线作振动，键长有变化而键角不变，用字母υ来表示。

　　伸缩振动分为不对称伸缩振动υas和对称伸缩振动υs。

　　变形振动是键长不变而键角改变的振动方式，用字母δ表示。

5.峰位、峰数与峰强

(1)峰位：化学键的力常数K越大，原子折合质量越小，键的振动频率越大，吸收峰将出现在高波数区(短波长区);反之，出现在低波数区(高波长区)

(2)峰数：峰数与分子自由度有关。无瞬间偶基距变化时，无红外吸收。

(3)瞬间偶极矩大，吸收峰强;键两端原子电负性相差越大(极性越大)，吸收峰越强;

(4)由基态跃迁到第一激发态，产生一个强的吸收峰，基频峰;

(5)由基态直接跃迁到第二激发态，产生一个弱的吸收峰，倍频峰.

红外光谱仪分为光栅扫与迈克尔逊干涉仪扫描两类。

其中迈克尔逊干涉扫描是目前应用最广泛的，它又被称为傅立叶变换红外光谱，被应用在了染织工业、环境科学、生物学、材料科学、高分子化学、催化、煤结构研究、石油工业、生物医学、生物化学、药学、无机和配位化学基础研究、半导体材料、日用化工等研究领域。

红外光谱仪是利用物质对不同波长的红外辐射的吸收特性，进行分子结构和化学组成分析的仪器。

红外光谱仪通常由光源，单色器，探测器和计算机处理信息系统组成。根据分光装置的不同，分为色散型和干涉型。对色散型双光路光学零位平衡红外分光光度计而言，当样品吸收了一定频率的红外辐射后，分子的振动能级发生跃迁，透过的光束中相应频率的光被减弱，造成参比光路与样品光路相应辐射的强度差，从而得到所测样品的红外光谱。

1.测定时实验室的温度应在15-30℃，相对湿度应在65%以下，所用电源应配备有稳压装置和接地线。因要严格控制室内的相对湿度，因此红外实验室的面积不要太大，能放得下必须的仪器设备即可，但室内一定要有除湿装置。

2.如，所用的是单光朿型傅里叶红外分光光度计(目前,应用最多)，实验室里的CO2含量不能太高，因此实验室里的人数应尽量少，无关人员最好不要进入，还要注意适当通风换气。

3.如供试品为盐酸盐，因考虑到在压片过程中可能出现的离子交换现象，标准规定用氯化钾(也同溴化钾一样预处理后使用)代替溴化钾进行压片，但也可比较氯化钾压片和溴化钾压片后测得的光谱，如二者没有区别，则可使用溴化钾进行压片。

4.为防止仪器受潮而影响使用寿命，红外实验室应经常保持干燥，即使仪器不用，也应每周开机至少两次，每次半天，同时开除湿机除湿。特别是霉雨季节，最好是能每天开除湿机。

5.红外光谱测定最常用的试样制备方法是溴化钾(KBr)压片法(药典收载品种90%以上用此法)，因此为减少对测定的影响，所用KBr最好应为光学试剂级，至少也要分析纯级。使用前应适当研细(200目以下)，并在120℃以上烘4小时以上后置干燥器中备用。如发现结块，则应重新干燥。制备好的空KBr片应透明，与空气相比，透光率应在75%以上。

6.压片法时取用的供试品量一般为1-2mg，因不可能用天平称量后加入，并且每种样品的对红外光的吸收程度不一致，故常凭经验取用。一般要求所没得的光谱图中绝大多数吸收峰处于10%-80%透光率范围在内。最强吸收峰的透光率如太大(如，大于30%)，则说明取样量太少;相反，如最强吸收峰为接近透光率为0%，且为平头峰，则说明取样量太多，此时均应调整取样量后重新测定。

7.测定用样品应干燥，否则应在研细后置红外灯下烘几分钟使干燥。试样研好并具在模具中装好后，应与真空泵相连后抽真空
